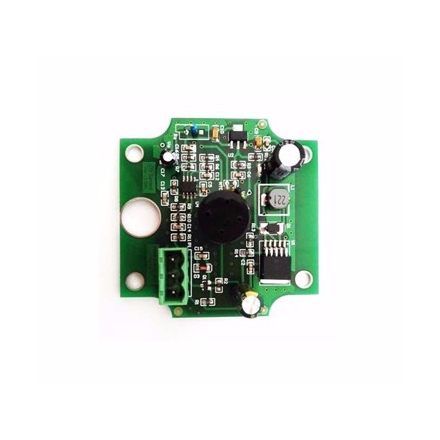

ICWelt.O3 臭氧傳感器
1. 產品表述
ICWelt.O3臭氧傳感器是一個通用型臭氧氣體檢測模組。它是一款催化燃燒型傳感器，傳感器所使用的氣敏材料是在清潔空氣中電導率較低的三氧化鎢(WO3)。其原理是當傳感器所處環境中存在臭氧時，傳感器的電導率隨空氣中臭氧氣體濃度的增加而減小，配合高精度的模擬放大電路對信號進行處理，使之輸出與氣體濃度相對應的信號。該傳感器的靈敏度高，對氯氣、二氧化氮等強氧化性氣體也有一定的靈敏度，對有機干擾氣體向與臭氧相反的方向反應。

該傳感器具有良好的一致性、穩定性。具有數字輸出、PWM輸出和模擬輸出，方便使用。體積小，便于集成。
2. 傳感器特點
? 一致性好；
? 實時響應；
? 壽命長；
? 接口豐富；
3. 主要應用
空氣凈化器、新風系統、便攜式臭氧濃度報警儀器儀表、工業用濃度超標報警器、空氣質量監測設備、空調、智能家居設備等。
4. 技術指標

產品型號	ICWelt.O3
檢測氣體	臭氧

量程	10 ~ 1000 ppb
信號輸出	DAC(0～5V/0~20mA)
工作電壓	DC 18.5V～25.5V
工作電流	70～350mA
休眠電流	70mA
預熱時間	不小于24h
工作濕度	15%～90% RH 無凝露
工作溫度	-20℃～40℃
儲存溫度	-20℃～60℃
使用壽命	3 年（空氣中）

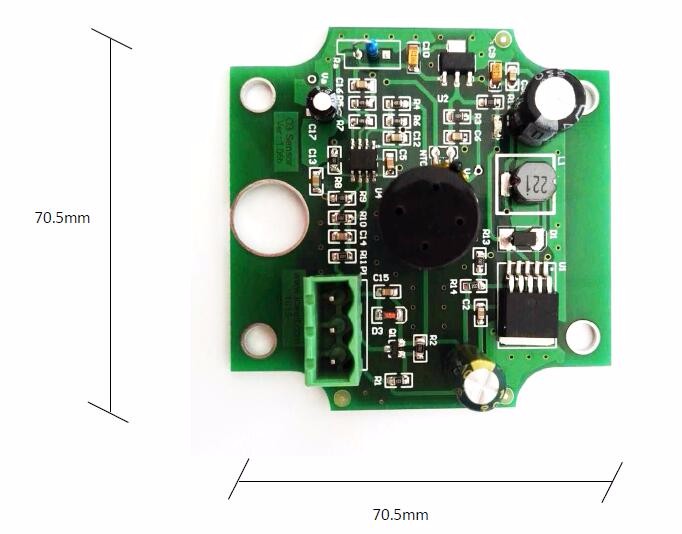

5. 外形尺寸

6. 傳感器特性表述

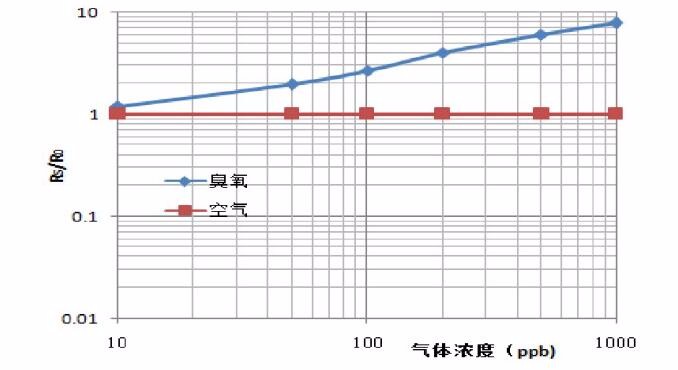

傳感器典型的靈敏度特性曲線

圖中縱坐標為傳感器的電阻比（Rs/R0），橫坐標為氣體濃度。Rs表示傳感器在不同濃度氣體中的電阻值，R0 表示傳感器在潔凈空氣
中的電阻值。圖中所有測試都是在標準試驗條件下完成的。

傳感器典型的溫度、濕度特性曲線

圖中縱坐標是傳感器的電阻比（Rs/RS0）。Rs 表示在含200ppb臭氧、不同溫/濕度下傳感器的電阻值。RS0 表示在200ppb 臭氧、
20℃/55%RH 環境條件下傳感器的電阻。

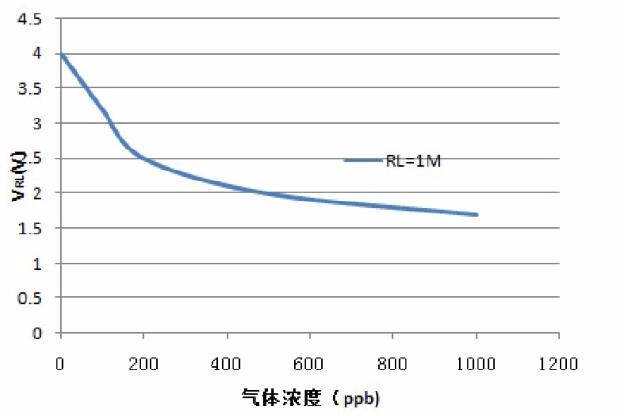

敏感特性曲線

表示傳感器在不同濃度臭氧中對應的VRL 值。所用負載（RL）為1MΩ，圖中所有測試都是在標準試驗條件下完成的。

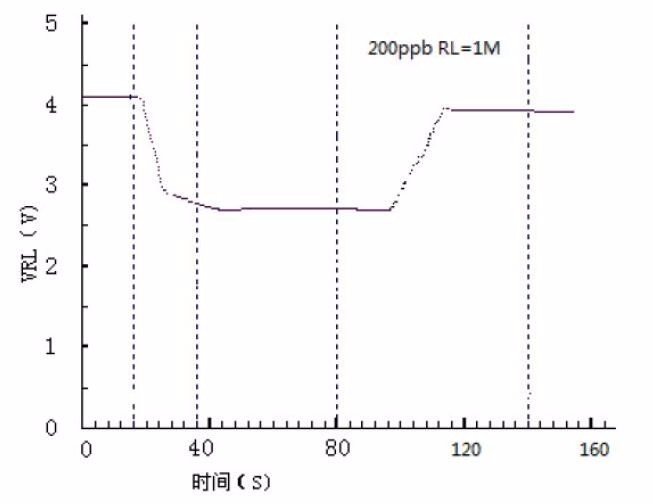

響應恢復特性曲線

表示傳感器先被放入檢測氣氛中，然后再?gòu)脑摎夥罩幸谱?，這個過程中傳感器的VRL 值的變化情況。
7. 注意事項
7.1 必須避免的情況
7.1.1 暴露于可揮發性硅化合物蒸氣中
傳感器要避免暴露于硅粘接劑、發膠、硅橡膠、膩?zhàn)踊蚱渌嬖诳蓳]發性硅化合物的場所。如果傳感器的表面吸附了硅化合物蒸氣，傳感器的敏感材料會被硅化合物分解形成的二氧化硅包裹，傳感器的敏感性，并且不可恢復。
7.1.2 高腐蝕性的環境
傳感器暴露在高濃度的腐蝕性氣體（如H2S，SOX，Cl2，HCl等）中，不僅會引起加熱材料及傳感器引線的腐蝕或破壞，并會引起敏感材料性能發生不可逆的劣變。
7.1.3 堿、堿金屬鹽、鹵素的污染
傳感器被堿金屬尤其是鹽水噴霧污染后，或暴露在鹵素如氟利昂中，也會引起性能劣變。
7.1.4 接觸到水
濺上水或浸到水中會造成傳感器敏感特性下降。
7.1.5 結冰
水在傳感器敏感材料表面結冰會導致敏感層碎裂而喪失敏感特性。
7.1.6 施加電壓過高
如果給傳感器或加熱器施加的電壓高于規定值，即使傳感器沒有受到物理?yè)p壞或破壞，也會造成引線和/或加熱器損壞，并引起傳感器敏感特性下降。
7.2 盡可能避免的情況
7.2.1 凝結水
在室內使用條件下，輕微凝結水對傳感器性能會產生輕微影響。但是，如果水凝結在敏感層表面并保持一段時間，傳感器特性則會下降。
7.2.2 處于高濃度氣體中
無論傳感器是否通電，在高濃度氣體中長期放置，均會影響傳感器特性。如用打火機氣直接噴向傳感器，會對傳感器造成極大損害。
7.2.3 長期貯存
傳感器在不通電情況下長時間貯存，其電阻會產生可逆性漂移，這種漂移與貯存環境有關。傳感器應貯存在不含可揮發性硅化合物的密封袋中。經長期貯存的傳感器，在使用前需要更長時間通電以使其達到穩定。貯存時間及對應的老化時間建議如表2所示。

貯存時間建議老化時間

1個月以下不低于48小時

1～6個月不低于72小時

6個月以上不低于168小時

8. 電氣接線

接線方式
標號	信號類型
DC24	直流24V 正
GND	直流24V 負
SIG+	信號輸出+（默認DC 0~5V 輸出）

ICWelt.O3 臭氧傳感器使用說明書:

http://icwelt.ahk9.dsdns9.com/Uploads/pdf/ICWELT.O3.pdf
