ICWelt.VOCSense

傳感器

使用說明書



硬件版本號：1.05a

軟件版本號：1.00b240613









無錫市智控科技有限公司

WuXi Intelligent Control Corporation

2021年5月

聲   明



本說明書版權屬無錫市智控科技有限公司（以下稱本公司）所有，未經書面許可，本說明書任何部分不得復制、翻譯、存儲于數據庫或檢索系統內，也不可以電子、翻拍、錄音等任何手段進行傳播。

感謝您使用智控科技的系列產品。為使您更好地使用本公司產品，減少因使用不當造成的產品故障，使用前請務必仔細閱讀本說明書并按照所建議的使用方法進行使用。如果您不依照本說明書使用或擅自去除、拆解、更換傳感器內部組件，本公司不承擔由此造成的任何損失。

您所購買產品的顏色、款式及尺寸以實物為準。

本公司秉承科技進步的理念，不斷致力于產品改進和技術創新。因此，本公司保留任何產品改進而不預先通知的權力。使用本說明書時，請確認其屬于有效版本。同時，本公司鼓勵使用者根據其使用情況，探討本產品更優化的使用方法。

請妥善保管本說明書，以便在您日后需要時能及時查閱并獲得幫助。

無錫市智控科技有限公司

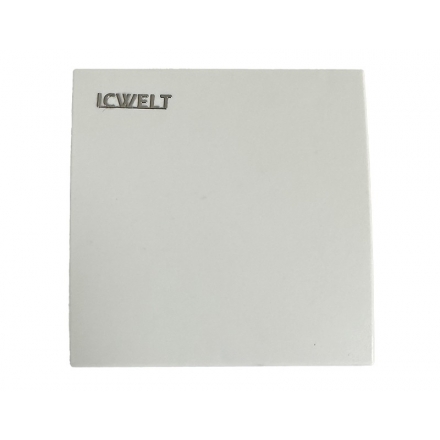

ICWelt.VOCSense傳感器

1. 產品表述

ICWelt. VOCSense傳感器是一個多通道模塊化空氣檢測模組。它支持的采集信號包括：VOC、CO2、溫度、濕度。通過傳感器上的撥碼開關，可以對上述傳感器進行任意組合設置，達到一個模組多種氣體同時采集的需求。該模組內置高性能MCU，能同時高速采集8個模擬信號并對采集的信號進行補償運算；該模組還具有ModBus協議通訊功能；它還提供了一個無線通訊模塊（選件）。該模組具有良好的一致性、穩定性，方便使用。體積小，便于集成。

2. 傳感器特點

2 一致性好；

2 實時響應；

2 數據準確；

2 朂小分辨率±20 ppm；

2 接口豐富；

3. 主要應用

空氣凈化器、新風系統、便攜式儀表、空氣質量監測設備、空調、智能家居設備等場所。

4. 技術指標

產品型號	ICWelt.VOCSense
檢測氣體	根據不同的傳感器配置而定
數據輸出	UART（RS485）/模擬量
工作電壓	DC 21.5V～25.5V
工作電流	≤ 100mA
休眠電流	0.05mA
工作濕度	15%～90% RH 無凝露
工作溫度	-20℃～40℃
儲存溫度	-20℃～60℃
使用壽命	2年（空氣中）



溫度	1、 檢測范圍：-40~125℃ 2、 介質：空氣 3、 傳感器類型：半導體數字傳感器 4、 分辨率：0.01℃ 5、 測量精度：±0.15℃ 6、 響應時間：5s
VOC	1、檢測范圍：125-600 ppb 2、介質：空氣 3、傳感器類型：MEMS傳感器 4、分辨率：1 ppb 5、測量精度：5 ppb 6、響應時間：1s（預熱15分鐘）
CO2	1、檢測范圍：450-2000 ppm 2、介質：空氣 3、傳感器類型：MEMS傳感器 4、分辨率：1 ppm 5、測量精度：5 ppm 6、響應時間：1s（預熱15分鐘）
濕度	1、 檢測范圍：0-99.99% RH 2、 介質：空氣 3、 傳感器類型：半導體數字傳感器 4、 分辨率：1% RH 5、 測量精度：±3% RH 6、 響應時間：8s



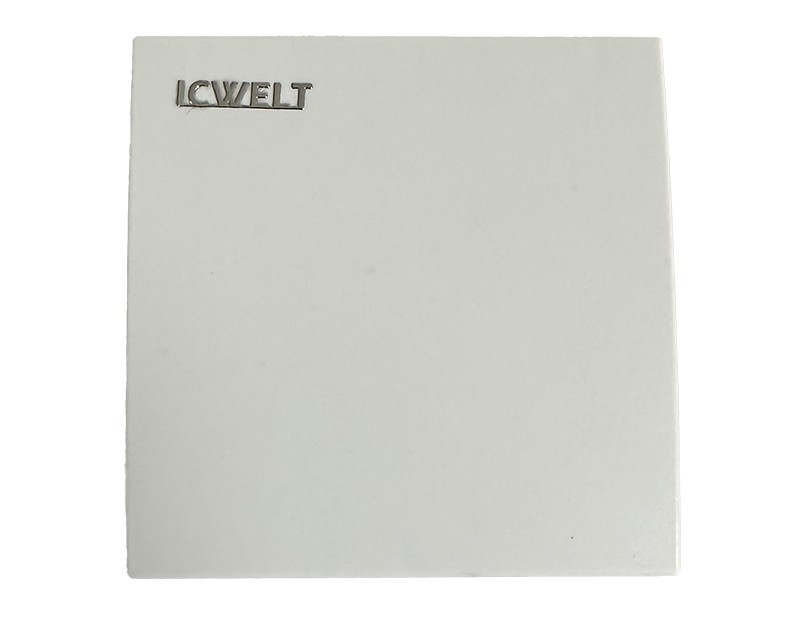

5. 外形尺寸及安裝方式

L80mm x W80mm x H20mm



安裝開孔尺寸：標準86式

安裝方式：側裝或者吸頂安裝

6. 注意事項

2 禁止改動、移位電子元件安裝狀態。

2 模組不可經受過度的撞擊或震動。

2 安裝時保證空氣流通正常

2 避免粘性粒子進入傳感器，防潮濕，以防影響性能。

7. 電氣接線

接線方式
線號	信號類型
1	直流24V正
2	直流24V負
3	RS485 B
4	RS485 A
5	CO2濃度輸出+
6	CO2濃度輸出-

詳見傳感器包裝盒內接線圖紙。

8. 通訊參數

本傳感器采用RS485總線，MODBUS RTU協議通訊。

RS485通訊參數為：19200，N，8，1.

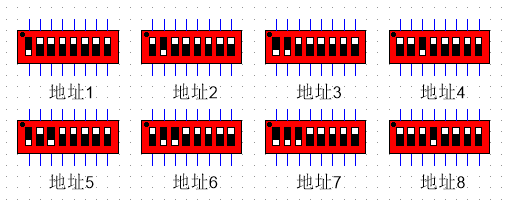

MODBUS地址為板載撥碼開關S1，共8位，從1#-128#，用戶可根據實際情況選擇，默認地址為1；如下所示：



MODBUS寄存器地址：

地址	名稱	單位
30001	CO2濃度值	Ppm
30002	VOC濃度值	Ppb
30003	溫度	℃ (放大10倍)
30004	濕度	RH %
30005	備用
30006	備用
30007	備用
30008	本機地址值
