1.產品表述

ICWelt. MultiSense傳感器是一個多通道模塊化空氣檢測模組。它支持的采集信號包括：微壓差、甲醛、二甲苯、二氧化碳、臭氧、硫化氫、氨氣、PM2.5、VOC、TVOC、CO2、溫度、濕度。通過傳感器上的撥碼開關，可以對上述傳感器進行任意組合設置，達到一個模組多種氣體同時采集的需求。該模組內置高性能MCU，能同時高速采集8個模擬信號并對采集的信號進行補償運算；該模組還具有

ModBus協議通訊功能；它還提供了一個無線通訊模塊（選件）。該模組具有良好的一致性、穩定性，方便使用。體積小，便于集成。

2.傳感器特點

?一致性好；

?實時響應；

?數據準確；

?朂小分辨率±20 ppm；

?接口豐富；

3.主要應用

空氣凈化器、新風系統、便攜式儀表、空氣質量監測設備、空調、智能家居設備等場所。

4.技術指標

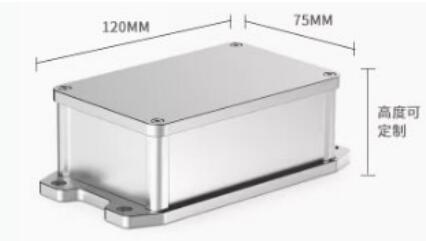

5. 外形尺寸及安裝方式

L120mm x W75mm x H50mm

安裝開孔尺寸：

135mm x 48mm

安裝方式：側裝或者吸頂安裝

6. 注意事項

? 禁止改動、移位電子元件安裝狀態。

? 模組不可經受過度的撞擊或震動。

? 安裝時保證空氣流通正常

? 避免粘性粒子進入傳感器，防潮濕，以防影響性能。

7. 電氣接線

詳見傳感器包裝盒內接線圖紙。

8. 通訊參數

本傳感器采用 RS485 總線，MODBUS RTU 協議通訊。

RS485 通訊參數為：19200，N，8，1.

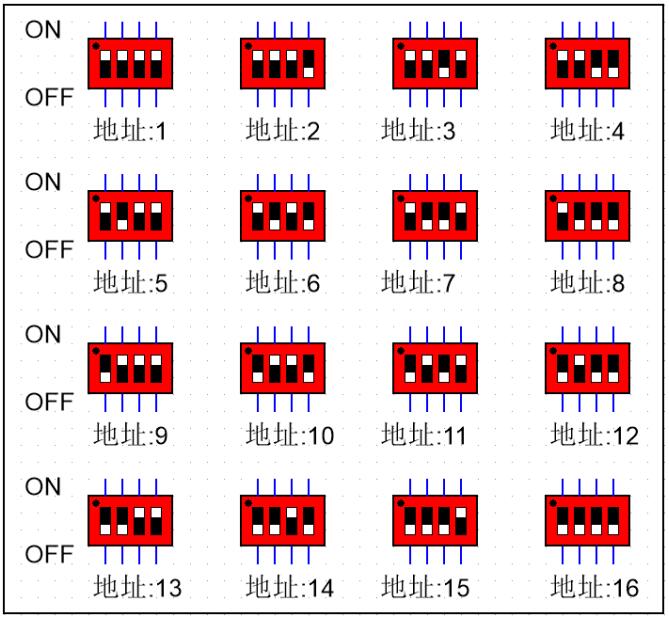

MODBUS 地址為板載撥碼開關 S1，用戶可根據實際情況選擇，

默認地址為 1；如下所示：

MODBUS 寄存器地址：
